Vodnik po elektronskih kablih: izbira in priključitev
Vodnik po elektronskih kablih: izbira in priključitev
TL;DR:
- Pravilna izbira in namestitev elektronskega kabla zagotavljata varnost in zanesljivost sistema.
- Certifikati, material prevodnika in ustrezna zaščita sta ključni za dolgoročno kakovost in varnost.
Elektronski kabel je sklop enega ali več prevodnikov, ovitih v izolacijo, ki prenaša električno energijo ali podatkovne signale med napravami. Pravilen vodnik po elektronskih kablih je ključen za vsakogar, ki želi razumeti razlike med vrstami kablov, certifikate in postopke priključitve za domačo ali profesionalno rabo. Napačna izbira kabla ne pomeni le slabše zmogljivosti, temveč tudi varnostno tveganje. Ta pregled pokriva vse, kar potrebujete za informirano odločitev.
Katere so glavne vrste elektronskih kablov?
Elektronski kabli se delijo po namenu, materialu prevodnika, vrsti izolacije in oklopu. Razumevanje teh razlik je prvi korak pri pravilni izbiri.
Električni inštalacijski kabli
NYM-J je standardni inštalacijski kabel za notranjo električno napeljavo v stanovanjih in pisarnah. Sestavljen je iz bakrenih žil z PVC izolacijo in PVC plaščem. Primeren je za fiksno polaganje v suhem ali vlažnem prostoru, ni pa odporen na UV svetlobo in vlago brez dodatne zaščite. Notranji kabli NYM-J niso primerni za zunanjo uporabo, saj so občutljivi na UV svetlobo in vlago, kar vodi do okvar. H05VV-F je prilagodljiv kabel za gospodinjske aparate in podaljške, primeren za premično uporabo.
Ethernetni podatkovni kabli

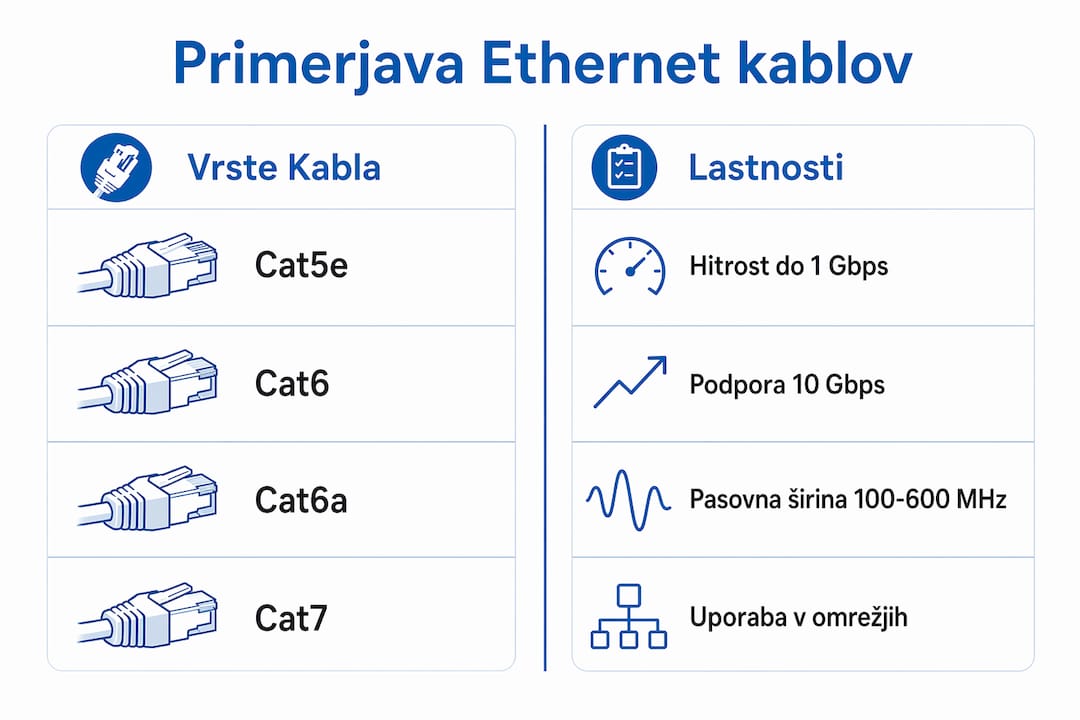

Ethernetni kabli so danes najpogosteje razvrščeni po kategorijah: Cat5e, Cat6, Cat6a in Cat7. Cat6a podpira 10 Gbps do razdalje 100 m, medtem ko Cat6 doseže 1 Gbps na 100 m ali 10 Gbps na do 55 m. To pomeni, da je Cat6a prava izbira za novejše infrastrukture in zahtevnejše domače mreže. Cat7 doseže pasovno širino do 600 MHz in zahteva S/FTP oklop ter posebne konektorje, kar ga naredi zahtevnejšega za namestitev.
| Vrsta kabla | Hitrost prenosa | Pasovna širina | Tipična uporaba |
|---|---|---|---|
| Cat5e | do 1 Gbps | 100 MHz | Domača omrežja, pisarne |
| Cat6 | do 10 Gbps (55 m) | 250 MHz | Domača omrežja, SMB |
| Cat6a | do 10 Gbps (100 m) | 500 MHz | Novejše infrastrukture |
| Cat7 | do 10 Gbps | 600 MHz | Zahtevna okolja, industrijska raba |
| NYM-J | / | / | Inštalacijska elektrika |
Strokovni nasvet: Pri ethernetnih kablih preverite, ali je prevodnik iz čistega bakra (OFC) ali iz aluminija s prevleko bakra (CCA). Čisti baker brez kisika zagotavlja bistveno boljšo prevodnost in daljšo življenjsko dobo kabla.
Kako izbrati pravi kabel glede na namen?
Izbira kabla ni zgolj tehnična odločitev, temveč zahteva razumevanje okolja, obremenitve in zahtev naprav. Napačna izbira pogosto stane več, kot bi stala kakovostna rešitev od začetka.
-
Določite namen uporabe. Ali gre za podatkovno omrežje, električno napeljavo ali avdio-video signal? Vsak namen zahteva drugačen tip kabla in drugačne specifikacije.
-
Upoštevajte okoljske pogoje. Za zunanjo uporabo so obvezni kabli z UV-odpornim in vodoodpornim plaščem. Zunanja uporaba kablov zahteva posebej prilagojene plašče, saj navadni notranji kabli niso zaščiteni pred vremenskimi vplivi. Za industrijska okolja z elektromagnetnimi motnjami izberite kable z S/FTP oklopom.
-
Preverite presek prevodnika. Presek žile (v mm²) določa, koliko električne moči kabel varno prenese. Za gospodinjske vtičnice je standardni presek 2,5 mm², za razsvetljavo 1,5 mm², za varovalke in napajalne vode pa pogosto 4 mm² ali več.
-
Preverite certifikate. Certifikati CE, RoHS in EN 50525 so ključni za varnost in zakonito prodajo na trgu EU. Kabel brez teh oznak ni primeren za profesionalno ali trajno namestitev.
-
Razmislite o oklopu. V okoljih z močnimi elektromagnetnimi motnjami, kot so industrijske hale ali bližina transformatorjev, metoda oklopa kablov bistveno vpliva na stabilnost prenosa signala. S/FTP oklop ščiti vsak par posebej in celoten kabel.
Strokovni nasvet: Ne izbirajte kabla zgolj po ceni. Nakup najcenejših kablov pogosto vodi do višjih dolgoročnih stroškov zaradi nestabilnosti omrežja in potrebe po zamenjavi. Kakovost prevodnika in izolacije se pozna šele po mesecih ali letih.
Za podrobnejši pregled vloge kablov v različnih napravah si oglejte vodnik o kablih v elektroniki na Megamiska blogu.
Kako pravilno priključiti elektronski kabel?
Priključitev kabla je prav tako pomembna kot njegova kakovost. Slabi konektorji in nepravilen priklop vplivajo na hitrost in zanesljivost bolj kot sama vrsta kabla. To je pogosto prezrta resnica pri domačih namestitvah.
Potrebna orodja in materiali
Za pravilno priključitev ethernetnega kabla potrebujete:
- Stiskalko za RJ45 konektorje (ang. crimping tool)
- Rezalnik in lupilnik kabla
- RJ45 konektorje, primerne za kategorijo kabla (Cat6 ali Cat6a)
- Tester kabelskih povezav za preverjanje pravilnosti priključitve
Koraki priključitve ethernetnega kabla
- Odlupite plašč kabla za približno 3 cm, pri tem pazite, da ne poškodujete izolacije posameznih parov.
- Razvijte in razporedite pare po standardu T568B (ali T568A za navzkrižne kable). Vrstni red žil je: oranžno-bela, oranžna, zeleno-bela, modra, modro-bela, zelena, rjavo-bela, rjava.
- Poravnajte žile vzporedno in jih odrežite na enako dolžino, da se vse dotaknejo kontaktov konektorja.
- Vstavite žice v RJ45 konektor in preverite, da so vse žice do konca vstavljene.
- Stisnite konektor s stiskalko z enakomerno silo.
- Preverite priključitev s testerjem, ki potrdi pravilno zaporedje in celovitost vseh 8 žil.
Za električne inštalacijske kable velja, da priključevanje v razdelilne omarice in vtičnice zahteva usposobljenega elektrikarja. Samovoljno priključevanje pod napetostjo je nevarno in v večini primerov nezakonito.
Strokovni nasvet: Pri priključitvi kablov v industrijskih okoljih upoštevajte posebne zahteve industrijskih kablov, ki morajo biti odporni na olja, kemikalije in vibracije. Standardni pisarniški kabli tu niso primerni.
Kateri certifikati so pomembni pri nakupu kablov?
Certifikati niso le birokratska formalnost. Zagotavljajo, da kabel ustreza tehničnim in varnostnim standardom, ki ščitijo tako naprave kot uporabnike.
- CE oznaka potrjuje, da kabel ustreza zahtevam EU glede varnosti, zdravja in varstva okolja. Brez CE oznake kabel ni zakonito tržen v Evropski uniji.
- RoHS skladnost pomeni, da kabel ne vsebuje nevarnih snovi, kot so svinec, živo srebro ali kadmij. To je zahteva za vse električne in elektronske naprave na trgu EU.
- EN 50525 je evropski standard, ki ureja izolacijske zmogljivosti in odpornost kablov. Standard EN 50525 določa zahteve za odpornost na ogenj in temperaturo, kar je ključno pri inštalacijskih kablih.
- UL certifikat je ameriški standard, ki ga pogosto zahtevajo mednarodne instalacije ali oprema za izvoz.
- IEC standardi so mednarodni in pogosto osnova za EU EN standarde. IEC 60228 na primer določa standardne preseke prevodnikov.
Pravilna izbira kabla ni vprašanje tehničnih detajlov, temveč pravilnega razumevanja potreb in certifikatov priključitve.
Preden kupite kabel, preverite, ali so certifikati natisnjeni na plašču kabla ali priloženi v dokumentaciji. Ponudniki, ki ne morejo predložiti dokazil, so tvegana izbira. Preverite tudi kakovost kablov pri nakupu, saj so lažni certifikati na trgu resnična težava.
Nasveti za vzdrževanje in varno uporabo kablov
Kabel, ki je pravilno nameščen in vzdrževan, deluje zanesljivo leta in leta. Zanemarjanje vzdrževanja pa pogosto vodi do dragih okvar ali varnostnih incidentov.
- Shranjujte kable v zankah, ne v ostrih kotih. Ostri pregib poškoduje notranje žice in izolacijo, kar povzroči prekinitve ali kratek stik.
- Zaščitite kable pred mehanskimi obremenitvami. Kabli, ki ležijo pod preprogami ali v prehodih, se sčasoma poškodujejo. Uporabite kabelske kanalice ali zaščitne cevi.
- Redno pregledujte vidne dele kablov. Razpoke v izolaciji, opečena mesta ali mehurji so znaki, da je kabel treba zamenjati.
- Zamenjajte kable pri nadgradnji omrežja. Če prehajate na gigabitno ali 10-gigabitno omrežje, Cat5e kabli niso primerni. Nadgradnja na Cat6a je smiselna naložba za prihodnost.
Strokovni nasvet: Za testiranje obstoječih kabelskih instalacij uporabite tester, kot je Fluke Networks MicroScanner ali podoben priročni tester. Napaka v priključitvi, ki jo tester zazna v minuti, bi sicer povzročila ure iskanja napake.
Če iščete dodatno opremo za kabelske instalacije, si oglejte dodatke za kable v ponudbi Megamiska.
Ključne ugotovitve
Kakovost elektronskega kabla določa kombinacija materiala prevodnika, vrste izolacije, oklopa in certifikatov, ne zgolj kategorija ali cena.
| Točka | Podrobnosti |
|---|---|
| Vrsta kabla glede na namen | NYM-J za inštalacije, Cat6a za omrežja, industrijski kabli za zahtevna okolja. |
| Certifikati so obvezni | CE, RoHS in EN 50525 zagotavljajo varnost in zakonito uporabo v EU. |
| Oklop vpliva na signal | S/FTP oklop je nujen v okoljih z elektromagnetnimi motnjami. |
| Priključitev je ključna | Slabi konektorji in napačen priklop pokvarijo zmogljivost tudi kakovostnega kabla. |
| Vzdrževanje podaljša življenjsko dobo | Redni pregledi in pravilno shranjevanje preprečijo drage okvare. |
Kaj sem se naučil po letih dela s kabli
Ko sem prvič začel resno delati z omrežnimi instalacijami, sem naredil napako, ki jo naredi večina začetnikov: kupil sem najcenejše Cat6 kable, ki sem jih našel. Na videz so bili enaki dražjim. Šele po tednih nestabilnih povezav in iskanja napak sem ugotovil, da so bili prevodniki iz CCA (aluminij s prevleko bakra), ne iz čistega bakra. Razlika v ceni je bila 3 evre na kabel. Strošek iskanja napake in zamenjave pa je bil večkratnik tega.
Kar me je ta izkušnja naučila, je, da je pri kablih varčevanje na napačnem mestu najdražja odločitev. Certifikati, material prevodnika in kakovost konektorjev niso marketinški dodatki, temveč osnova zanesljive instalacije. Videl sem pisarniška omrežja, ki so imela Cat7 kable, a so delovala slabše od dobro nameščenih Cat6 instalacij, ker so bili konektorji slabo stisnjeni.
Moje priporočilo za posameznike: za domačo rabo je Cat6 z OFC prevodniki in kakovostnimi RJ45 konektorji povsem dovolj. Za profesionalne instalacije ali industrijska okolja pa ne varčujte pri oklopu in certifikatih. Naložba v kakovosten kabel se povrne v zanesljivosti, ki jo opazite šele takrat, ko je ni.
— Tine
Kakovostne kable najdete pri Megamiska
Megamiska ponuja širok izbor elektronskih kablov in dodatkov za domačo in profesionalno rabo, od USB in HDMI kablov do DisplayPort adapterjev in omrežne opreme. Vse v ponudbi ustreza standardom kakovosti, ki jih pričakujete pri zanesljivi instalaciji. Obiščite elektro opremo in poiščite kabel, ki ustreza vašim potrebam, ali pa si oglejte računalniške kable za domačo pisarno in omrežje. Megamiska je vaš zanesljiv partner pri nakupu tehničnih izdelkov z dostavo po vsej Sloveniji.
FAQ
Katera kategorija ethernetnega kabla je primerna za dom?
Cat6 je optimalna izbira za večino domačih omrežij, saj podpira 1 Gbps na 100 m in 10 Gbps na krajših razdaljah. Za novejše infrastrukture z načrtovano nadgradnjo je Cat6a boljša dolgoročna naložba.
Kaj pomeni S/FTP oklop pri kablih?
S/FTP oklop pomeni, da je vsak par žic ščiten s folijo, celoten kabel pa z opletom. Ta vrsta oklopa nudi najboljšo zaščito pred elektromagnetnimi motnjami in je priporočljiva za industrijska okolja.
Ali lahko NYM-J kabel uporabim zunaj?
NYM-J ni primeren za zunanjo uporabo brez dodatne zaščite, ker ni odporen na UV svetlobo in vlago. Za zunanjo instalacijo izberite kabel z UV-odpornim in vodoodpornim plaščem.
Kako preverim, ali je kabel certificiran?
Certifikati CE, RoHS in EN 50525 so navadno natisnjeni na plašču kabla skupaj z oznako proizvajalca in standardom. Če teh oznak ni, zahtevajte dokumentacijo od prodajalca.
Kdaj je treba zamenjati obstoječe kable?
Kable zamenjajte, ko opazite razpoke v izolaciji, nestabilne povezave ali pri nadgradnji omrežja na višje hitrosti. Kabli Cat5e niso primerni za 10-gigabitna omrežja in jih je smiselno zamenjati z Cat6a.
