Osnove avtomobilske elektronike: vodnik za začetnike
Osnove avtomobilske elektronike: vodnik za začetnike
Mnogi verjamejo, da je avtomobilska elektronika preveč zapletena za povprečnega voznika. Resnica je drugačna. Razumevanje osnovnih sestavin in delovanja elektronskih sistemov v vašem vozilu vam omogoča boljše vzdrževanje, zgodnje zaznavanje težav in prihranek pri popravilih. V tem vodniku bomo razložili ključne komponente, kot so akumulator, ECU, močnostna elektronika in senzorji. Spoznali boste mehanizme pretvorbe energije, diagnostične postopke in pogoste napake, ki jih lahko preprečite z rednim vzdrževanjem. Ne glede na to, ali vozite klasično ali električno vozilo, te informacije vam bodo pomagale postati bolj samozavesten lastnik avtomobila.
Kazalo vsebine
- Ključne ugotovitve
- Ključne sestavine avtomobilske elektronike
- Mehanizmi močnostne elektronike in pretvorbe
- Vzdrževanje in diagnostika avtomobilske elektronike
- Pogoste napake in posebnosti avtomobilske elektronike
- Praktični izdelki za vzdrževanje avtomobilske elektronike
- Pogosta vprašanja o osnovah avtomobilske elektronike
Ključne Ugotovitve
| Točka | Podrobnosti |
|---|---|
| Osnovne sestavine elektronike | Akumulator, ECU, močnostna elektronika in senzorji tvorijo ključno osnovo sodobnih vozil. |
| Močnostna elektronika in inverterji | Inverterji pretvarjajo DC v AC in omogočijo pogon elektromotorjev ter povečujejo učinkovitost sistema. |
| Vzdrževanje in diagnostika | Redno vzdrževanje in diagnostika zmanjšujeta tveganja napak ter podaljšujeta življenjsko dobo elektronike. |
| Lažne napake senzorjev | Umazanost ali vlaga izkrivita meritve in vodijo do napačnega delovanja sistema. |
| Električna vozila so zanesljiva | Električna vozila so zanesljivejša in učinkovitejša od klasičnih avtomobilov. |

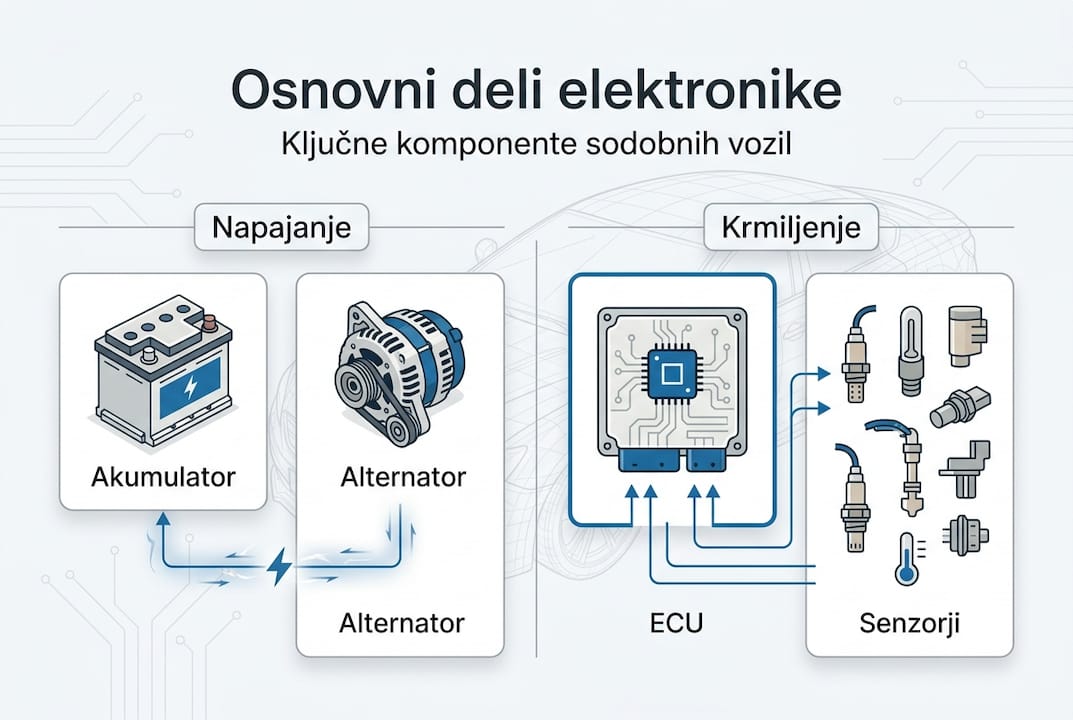

Ključne sestavine avtomobilske elektronike
Vsako sodobno vozilo temelji na več osnovnih elektronskih komponentah, ki delujejo usklajeno. Osnove avtomobilske elektronike vključujejo akumulator, močnostno elektroniko, ECU in senzorje, ki skupaj zagotavljajo zanesljivo delovanje vseh sistemov. Razumevanje teh sestavin vam omogoča boljše odločitve pri vzdrževanju in nakupu rezervnih delov.
Akumulator je srce električnega sistema vozila. Zagotavlja energijo za zagon motorja, napajanje luči, radia in drugih elektronskih naprav. Deluje na principu kemijskih reakcij, ki pretvarjajo kemično energijo v električno. Pri klasičnih vozilih je to običajno svinčev akumulator z napetostjo 12V, medtem ko električna vozila uporabljajo litij-ionske baterije z bistveno višjimi napetostmi. Življenjska doba akumulatorja je odvisna od vzdrževanja, temperature okolja in načina uporabe vozila.
Elektronska krmilna enota (ECU) predstavlja možgane sodobnega avtomobila. Ta računalnik upravlja motor, menjalnik, ABS zavore, varnostne blazine in številne druge sisteme. Prejema podatke od senzorjev, jih obdeluje in pošilja ukaze aktuatorjem za optimalno delovanje. V sodobnih vozilih lahko najdete več kot 50 različnih ECU modulov, ki komunicirajo preko CAN vodila. Napredni modeli omogočajo tudi posodobitve programske opreme za izboljšanje zmogljivosti ali odpravo napak.
Močnostna elektronika je ključna za pretvorbo in distribucijo električne energije. Pri električnih vozilih inverter pretvarja enosmerni tok iz baterije v izmenični tok za pogon elektromotorja. Pri klasičnih vozilih močnostni moduli upravljajo generatorjem, vžigom in drugimi sistemi. Kvaliteta avtoelektrike neposredno vpliva na zanesljivost vozila in porabo energije.
Senzorji so oči in ušesa elektronskega sistema. Merijo različne parametre:
- Temperature motorja, olja in zraka
- Pritisk v pnevmatikah in zavornem sistemu
- Pozicijo gredi, pedala plina in drugih gibljivih delov
- Vsebnost kisika v izpušnih plinih
- Hitrost vrtenja koles za ABS sistem
Vsi ti podatki omogočajo ECU, da prilagodi delovanje motorja, zavornega sistema in drugih komponent za optimalno varnost in učinkovitost. Poškodovani ali umazani senzorji lahko povzročijo napačno delovanje celotnega sistema, zato je njihovo vzdrževanje ključnega pomena. Strokovna popravila modulov so pogosto cenejša alternativa popolni zamenjavi.
Mehanizmi močnostne elektronike in pretvorbe

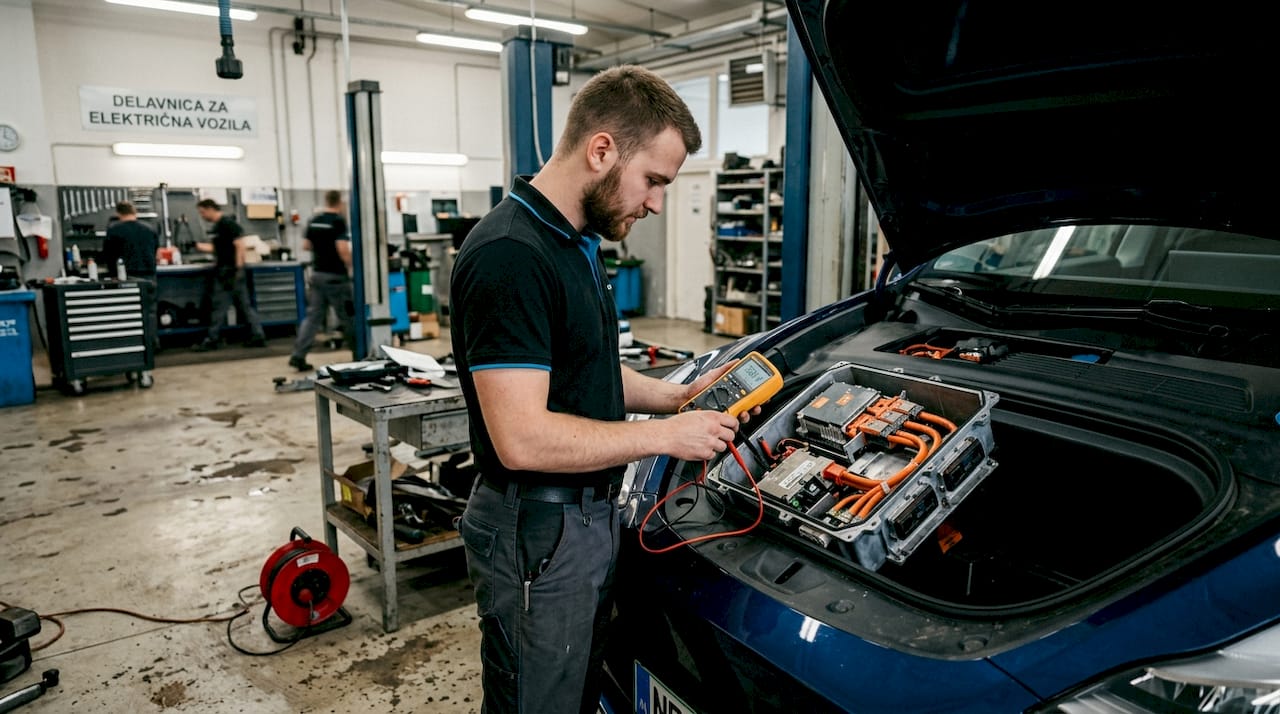

Močnostna elektronika v vozilih opravlja kompleksne pretvorbe električne energije. Močnostna elektronika pretvarja DC v AC za elektromotorje z inverterji in usmerniki, uporablja napetosti od 12V do 800V glede na tip vozila. Ta pretvorba je ključna za učinkovito delovanje električnih pogonov in pomožnih sistemov.
Inverter je osrednja komponenta električnih vozil. Pretvarja enosmerni tok iz baterije v trifazni izmenični tok, ki poganja sinhronski elektromotor. Ta proces poteka s frekvenco več tisoč hertzov in zahteva precizno krmiljenje. Sodobni inverterji dosegajo učinkovitost preko 95%, kar pomeni minimalne izgube energije. Uporabljajo napredne polprevodniške komponente, kot so IGBT tranzistorji ali silicijevi karbidni moduli, ki prenašajo visoke tokove in napetosti.
Napetostni nivoji se razlikujejo glede na tip vozila in aplikacijo. Klasična vozila uporabljajo 12V sistem za pomožne naprave. Hibridi pogosto delujejo z 48V arhitekturo, ki omogoča večjo moč brez debelih kablov. Polnilna električna vozila uporabljajo 400V ali 800V baterijske pakete za optimalen doseg in hitro polnjenje. Višja napetost pomeni nižje tokove pri enaki moči, kar zmanjšuje izgube in omogoča lažje kable ter priključke.
Strokovni nasvet: Pri električnih vozilih je rekuperacija energije ključna za doseg. Inverter med zaviranjem deluje kot generator in pretvarja kinetično energijo nazaj v električno, ki se shranjuje v baterijo. Učinkovita rekuperacija lahko podaljša doseg za 15 do 30 odstotkov.
| Napetostni nivo | Tip vozila | Tipična moč | Prednosti |
|---|---|---|---|
| 12V | Klasično | Do 3 kW | Enostavnost, nizka cena |
| 48V | Milder hibrid | 10-20 kW | Boljša učinkovitost, kompaktnost |
| 400V | Električno | 100-200 kW | Visoka moč, zmeren doseg |
| 800V | Električno premium | 200-350 kW | Hitro polnjenje, odličen doseg |
Poleg inverterjev močnostna elektronika vključuje tudi usmernike, ki pretvarjajo izmenični tok iz generatorja v enosmerni tok za polnjenje akumulatorja. DC/DC pretvorniki prilagajajo napetost med visoko napetostno baterijo in 12V pomožnim sistemom. Vsak od teh modulov mora biti zaščiten pred pregrevanjem, kratkimi stiki in preobremenitev. Hlajenje je kritično, saj se pri visokih močeh razvija velika količina toplote.
Delovanje električnega avtomobila je odvisno od zanesljivosti močnostne elektronike. Inverter je najpogostejši vzrok okvar pri električnih vozilih, zato proizvajalci vlagajo veliko truda v njegovo zaščito. Vlaga, umazanija in vibracije lahko sčasoma poškodujejo komponente. Redna kontrola tesnjenja in čiščenje hladilnih reber podaljšuje življenjsko dobo inverterja.
Vzdrževanje in diagnostika avtomobilske elektronike
Redno vzdrževanje elektronskih sistemov preprečuje drage okvare in zagotavlja zanesljivo delovanje vozila. Redno testiranje akumulatorja, diagnostika modulov in čiščenje senzorjev je ključno za dolgotrajno delovanje. Večino osnovnih pregledov lahko opravite sami z ustrezno opremo.
Testiranje akumulatorja je prva stopnja vzdrževanja. Napetost mirujočega akumulatorja naj bo nad 12,4V. Pod to vrednostjo je akumulator delno izpraznjen in potrebuje polnjenje. Med zagonom motorja naj napetost ne pade pod 10V. Če pade nižje, je akumulator oslabel in ga je treba zamenjati. Po zagonu naj generator dvigne napetost na 13,5 do 14,5V. Odstopanja nakazujejo težave z generatorjem ali regulatorjem napetosti. Testiranje opravite vsaj dvakrat letno, zlasti pred zimo in poletjem.
Diagnostika z OBD testerjem omogoča zgodnje zaznavanje težav. Priključite OBD tester v diagnostično vtičnico, ki je običajno pod armaturno ploščo. Tester prebere diagostične kode napak (DTC) iz ECU modulov. Vsaka koda označuje specifično težavo, na primer P0420 za težave s katalizatorjem ali P0101 za napako senzorja pretoka zraka. Ne pozabite, da koda nakazuje simptom, ne nujno vzroka. Pogosto je potrebna dodatna analiza za ugotovitev prave težave.
Čiščenje senzorjev preprečuje lažne napake. Sledite tem korakom:
- Identificirajte lokacijo senzorja s pomočjo navodil za uporabo vozila
- Previdno odstranite senzor, ne poškodujte priključkov
- Uporabite specializirano čistilo za elektroniko ali izopropilni alkohol
- Pustite senzor popolnoma posušiti pred vgradnjo
- Preverite tesnila in jih po potrebi zamenjajte
Strokovni nasvet: Senzor kisika v izpušni cevi je še posebej občutljiv na umazanijo. Če motor porabi olje, lahko sajasti ostanki pokrijejo senzor in povzročijo napačne odčitke. Redno čiščenje ali zamenjava vsakih 80.000 km zagotavlja optimalno delovanje motorja.
Parkirni senzorji in kamere potrebujejo posebno pozornost. Parkirni senzorji lahko postanejo nenatančni zaradi umazanije, ledu ali poškodb. Redno čiščenje z mehko krpo in vodo ohranja njihovo občutljivost. Kamere zadaj potrebujejo čisto lečo za jasno sliko. Zimska sol lahko pusti obloge, ki zmanjšajo vidljivost.
Polnilci akumulatorjev so koristno orodje za vzdrževanje. Sodobni polnilci imajo inteligentne funkcije:
- Avtomatsko prepoznavanje napetosti akumulatorja
- Zaščito pred preobremenitev in prekomernim polnjenjem
- Vzdrževalni način za dolgotrajno skladiščenje vozil
- Desulfatacijo za obnovitev delno poškodovanih akumulatorjev
Uporabljajte polnilec vsaj enkrat mesečno, če vozilo redko vozite. To preprečuje globoko izpraznitev, ki trajno poškoduje akumulator. Pri električnih vozilih uporabljajte samo proizvajalcem odobrene polnilce za visoko napetostno baterijo.
Pogoste napake in posebnosti avtomobilske elektronike
Razumevanje pogostih težav vam pomaga hitreje prepoznati in odpraviti napake. Lažne napake ECU so pogosto posledica umazanih senzorjev ali vlage, EMC je pomemben za zanesljivost celotnega sistema. Mnoge diagostične kode ne pomenijo resne okvare, temveč le začasno motnjo.
Lažne diagostične kode so pogost vir frustracij. Koda P0420 za neučinkovit katalizator lahko nastane zaradi umazanega senzorja kisika, ne nujno pokvarjenega katalizatorja. Koda P0101 za pretok zraka pogosto pomeni umazan senzor MAF, ne poškodovanega. Pred drago zamenjavo delov najprej očistite senzorje in pobrišite kode. Če se koda ne vrne po 50 km vožnje, je bila težava začasna.
Vlaga v elektroniki povzroča neprevidne okvare. Voda lahko prodre skozi poškodovana tesnila, razpokane ohišja ali slabo zaprte priključke. Vlaga povzroča korozijo kontaktov, kratke stike in napačne odčitke. Simptomi vključujejo občasne napake, ki izginejo po segrevanju vozila. Pozimi je težava hujša zaradi kondenzacije. Zaščitite elektroniko z:
- Rednim preverjanjem tesnil in zamenjavo poškodovanih
- Nanosom dielektričnega maziva na priključke
- Izogibanjem globokim lužam pri vožnji
- Pravilnim shranjevanjem vozila v suhem prostoru
Elektromagnetna združljivost (EMC) zagotavlja, da elektronske naprave ne motijo druga druge. Vsak elektronski modul oddaja elektromagnetno sevanje, ki lahko moti delovanje drugih sistemov. EMC standardi določajo maksimalne dovoljene ravni motenj in minimalno odpornost naprav. Proizvajalci testirajo komponente v specializiranih EMC delavnicah, kjer simulirajo različne motnje.
Slabo načrtovana EMC lahko povzroči, da radio moti delovanje motorja ali da vžigalni sistem povzroča šum v zvočnikih. Profesionalno načrtovanje in testiranje sta ključna za zanesljivo delovanje.
Pogoste težave povezane z EMC vključujejo:
- Motnje v radiu med uporabo mobilnega telefona
- Napačne odčitke instrumentov pri vključenih močnih porabnikih
- Nepravilno delovanje senzorjev v bližini visokonapetostnih kablov
- Težave z brezžično komunikacijo med moduli
Uporaba kvalitetnih avtomobilskih dodatkov pomaga zaščititi elektroniko pred okoljskimi vplivi. Zaščitne prevleke za priključke, pravilno usmerjeni kabli in uporaba oklopljenih vodnikov zmanjšujejo tveganje motenj. Pri vgradnji dodatne opreme vedno upoštevajte navodila in uporabljajte originalne ali certificirane dele.
Temperatura močno vpliva na delovanje elektronike. Ekstremna vročina lahko poškoduje polprevodniške komponente in pospeši staranje kondenzatorjev. Mraz povečuje notranjo upornost akumulatorja in upočasni kemijske reakcije. Sodobni moduli imajo vgrajene termične zaščite, ki omejijo delovanje pri kritičnih temperaturah. Parkiranje v senci poleti in v garaži pozimi podaljša življenjsko dobo elektronike.
Praktični izdelki za vzdrževanje avtomobilske elektronike
Znanje je koristno le, če ga lahko uporabite v praksi. Za učinkovito vzdrževanje avtomobilske elektronike potrebujete ustrezne pripomočke in izdelke. Spletna trgovina megamiska.eu ponuja široko paleto avtooreme, ki vam olajša skrb za vaše vozilo. Od diagnostičnih orodij do čistil in polnilcev, vse najdete na enem mestu.
Kategorija avtoelektrike vključuje polnilce akumulatorjev, priključne kable, varovalke in druge osnovne komponente. Inteligentni polnilci z vzdrževalnim načinom so idealni za vozila, ki jih redko uporabljate. Kvalitetni priključni kabli z debelimi žilami zagotavljajo zanesljivo delovanje tudi pri nizkih temperaturah. Vse izdelke dostavi hitra kurirska služba neposredno na vaš dom.
Za vzdrževanje senzorjev in elektronskih modulov so na voljo specializirana čistila. Ta izdelki ne puščajo ostankov, hitro izhlapijo in ne poškodujejo občutljivih elektronskih komponent. Redno čiščenje s pravilnimi sredstvi podaljša življenjsko dobo opreme in preprečuje drage okvare. Nakup je preprost, plačilo varno, dostava pa hitra in zanesljiva.
Pogosta vprašanja o osnovah avtomobilske elektronike
Kaj je ECU in kakšna je njegova vloga?
ECU (elektronska krmilna enota) je računalnik, ki upravlja delovanje motorja, menjalnika, zavornega sistema in drugih komponent vozila. Prejema podatke od senzorjev, jih obdeluje in pošilja ukaze aktuatorjem za optimalno delovanje. Sodobna vozila imajo lahko več kot 50 različnih ECU modulov, ki komunicirajo preko CAN vodila.
Kako lahko sam diagnosticiram elektronske napake na vozilu?
Za osnovno diagnostiko potrebujete OBD tester, ki ga priključite v diagnostično vtičnico pod armaturno ploščo. Tester prebere diagostične kode napak iz ECU modulov in vam pove, kateri sistem ima težave. Ne pozabite, da koda označuje simptom, ne nujno vzroka, zato je pogosto potrebna dodatna analiza.
Kako pogosto naj preverjam stanje akumulatorja?
Akumulator preverite vsaj dvakrat letno, zlasti pred zimo in poletjem. Napetost mirujočega akumulatorja naj bo nad 12,4V, med zagonom ne sme pasti pod 10V, po zagonu pa naj generator dvigne napetost na 13,5 do 14,5V. Če vozilo redko vozite, uporabite polnilec vsaj enkrat mesečno za preprečevanje globoke izpraznitve.
Kaj povzroča lažne napake na senzorjih?
Najpogostejši vzroki so umazanija, olje, sajasti ostanki in vlaga na senzorjih. Senzor kisika lahko pokrijejo izpušni plini, senzor pretoka zraka pa prah in olje. Temperatura in vibracije lahko povzročijo začasne motnje v signalu. Redno čiščenje s specializiranimi čistili in zamenjava poškodovanih tesnil preprečuje večino lažnih napak.
Kako pomembno je čisto vzdrževanje senzorjev in elektronike?
Izredno pomembno. Umazani senzorji povzročajo napačne odčitke, kar vodi do slabšega delovanja motorja, večje porabe goriva in nepotrebnih diagostičnih kod. Vlaga in korozija lahko trajno poškodujejo elektronske module. Redno čiščenje in vzdrževanje podaljša življenjsko dobo komponent za več let in preprečuje drage okvare.
